芯片溫度測量，這招一定要學會！

更新時間：2023-10-11

點擊次數：1626

芯片溫度檢測，你都知道哪些方法？

......

上述幾種測溫方法，都不能完--全適用于芯片各環節的溫度檢測，那么，如何才能實現精準高效測溫？

紅外熱像儀是一種非接觸的測溫儀器，可以通過對物體表面的熱（溫度）進行分布成像與分析，直接“看見"芯片的溫度分布。

芯片熱像檢測應用案例

1. 溫度直觀精準

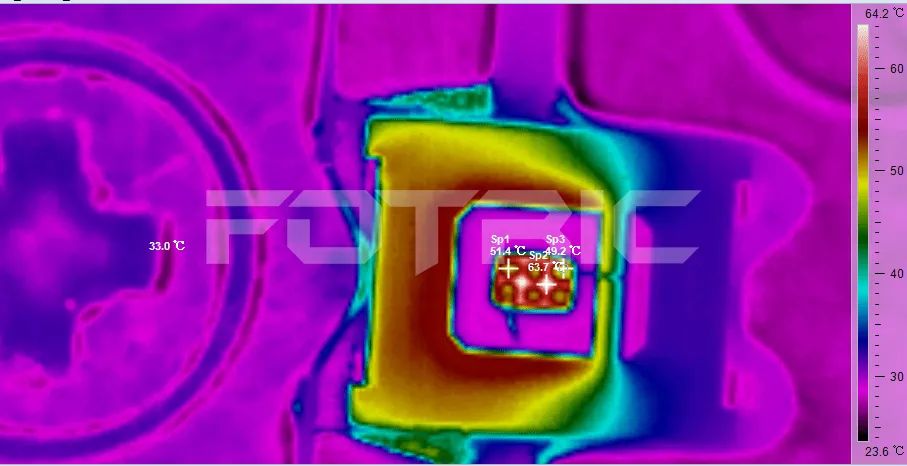

▲功率芯片溫度檢測

圖片為LED功率型芯片測試，芯片尺寸為1mm*1mm，需要觀測LED通電后芯片表面的溫度分布情況。黃色圓點表示上電后金屬芯片的溫度情況，6個黃點應該保持溫度一致，2個白色圓點表示非金屬區域的溫度，應保持一致。

由于芯片較小，接觸測量的話容易因接觸物而改變芯片自身溫度。FOTRIC 熱像儀為非接觸測溫，30mk的熱靈敏度，能精準檢測各部位的溫差，判斷是否符合要求。

2. 全輻射熱像視頻流

▲貼片保險熔斷測試

貼片保險用于保護電路板，當電流過大時，保險會熔斷以保護電路。在測試中，我們需要及時觀察貼片保險的溫度變化，而熔斷過程只有300ms左右，很難通過拍照捕捉到。

而FOTRIC 熱像儀的全輻射熱像視頻錄制功能，可以實時記錄通電過程的溫度變化和分布情況，可隨時查看溫升曲線，還可以對視頻進行后期的任意分析，便于發現問題，改善設計。

3. 配備20μm/50μm 微距鏡

▲搭配微距鏡微觀檢測

芯片小至0.5mm×1.0mm，FOTRIC 熱像儀支持20μm、50μm微距鏡，可直接對未封裝前細小芯片進行微米級的微觀溫度成像檢測，發現過熱連接線和連接點，改進芯片設計。

4. 強大的軟件支持

對所采集到的溫度數據，配合AnalyzIR軟件做分析時的3D溫差模式（ΔT）,可以直觀觀測到設計溫度或理論值之外的異常熱分布，并提供趨勢圖、三維圖、數值矩陣等多種工具，有助于芯片的設計優化。

查看更多成像效果圖 ↓
